उच्च दक्षता वाले निस्पंदन सिस्टम में उप-माइक्रोन कणों को कैप्चर करना एक अंतर्निहित इंजीनियरिंग संघर्ष पैदा करता है। घने मीडिया के माध्यम से हवा को मजबूर करने से वायु प्रवाह प्रतिबंधित हो जाता है, जिससे स्थैतिक दबाव बढ़ जाता है और ऊर्जा की खपत बढ़ जाती है। सुविधा प्रबंधकों को अक्सर प्रबंधनीय परिचालन लागत के साथ सख्त वायु शुद्धता मानकों को संतुलित करने की चुनौती का सामना करना पड़ता है। उप-इष्टतम फ़िल्टर ज्यामिति सीधे तौर पर इस समस्या को बढ़ा देती है। खराब प्लीट स्पेसिंग के कारण मीडिया ब्लाइंडिंग, असमान धूल लोडिंग, समय से पहले फिल्टर विफलता और अत्यधिक एचवीएसी ऊर्जा खपत होती है।
आधुनिक निस्पंदन के पीछे की इंजीनियरिंग इन विशिष्ट वायुगतिकीय चुनौतियों का समाधान करती है। सटीक प्लीट ज्यामिति मीडिया सतह क्षेत्र और वायु वेग के अनुपात को अनुकूलित करती है। उन्नत विनिर्माण तकनीकों का उपयोग करके, एक मिनी प्लीट HEPA फ़िल्टर प्रतिरोध समस्या का समाधान करता है। यह डिज़ाइन भारी यांत्रिक विभाजकों को समाप्त करता है, समान वायु प्रवाह सुनिश्चित करता है और महत्वपूर्ण साफ़-सुथरे वातावरण को बनाए रखने के लिए आवश्यक पंखे की अश्वशक्ति को कम करता है।
ज्यामिति प्रतिरोध तय करती है: इष्टतम प्लीट रिक्ति मीडिया से गुजरने वाली हवा के वेग को कम करती है, सीधे प्रारंभिक दबाव ड्रॉप को कम करती है और फ़िल्टर जीवन को बढ़ाती है।
विभाजक रहित नवाचार: नालीदार एल्यूमीनियम विभाजक के बजाय गर्म-पिघल चिपकने वाले मोतियों का उपयोग मीडिया क्षति को रोकता है, मृत क्षेत्रों को समाप्त करता है, और समान वायु प्रवाह सुनिश्चित करता है।
ऊर्जा बनाम पूंजीगत लागत: जबकि मिनी प्लीट फिल्टर की प्रारंभिक खरीद लागत अधिक होती है, पंखे की ऊर्जा खपत में कमी से निरंतर-संचालन वातावरण में दीर्घकालिक परिचालन खर्च कम होता है।
सिस्टम इंटीग्रिटी: जेल सील HEPA फिल्टर फ्रेम के साथ अनुकूलित प्लीट पैक को जोड़ने से बाईपास जोखिम समाप्त हो जाता है, जिससे महत्वपूर्ण क्लीनरूम अनुप्रयोगों में अनुपालन सुनिश्चित होता है।
वायुप्रवाह प्रतिरोध, जिसे आमतौर पर दबाव ड्रॉप के रूप में मापा जाता है, एचवीएसी और क्लीनरूम सिस्टम की दक्षता को निर्धारित करता है। प्रत्येक फ़िल्टर वायुधारा में एक भौतिक अवरोध उत्पन्न करता है। इस अवरोध के माध्यम से हवा को धकेलने के लिए पंखे को अधिक मेहनत करनी पड़ती है, जिससे अधिक विद्युत ऊर्जा की खपत होती है। उच्च दक्षता निस्पंदन के लिए प्राथमिक सफलता मानदंड में इस आवश्यक प्रशंसक अश्वशक्ति को कम करते हुए कण कैप्चर को अधिकतम करना शामिल है। इस संतुलन को प्राप्त करने के लिए इस पर सटीक नियंत्रण की आवश्यकता होती है कि हवा फिल्टर मीडिया के साथ कैसे संपर्क करती है। जब आप मैग्नेहेलिक गेज का उपयोग करके फिल्टर बैंक में प्रतिरोध को मापते हैं, तो आप सीधे फिल्टर की भौतिक संरचना के वायुगतिकीय दंड को देख रहे होते हैं।
फ़ील्ड अनुप्रयोगों में, प्रतिरोध एक स्थिर संख्या नहीं है। जैसे ही फिल्टर पार्टिकुलेट मैटर से लोड होता है तो यह गतिशील रूप से बदल जाता है। लक्ष्य सबसे कम संभव प्रारंभिक दबाव ड्रॉप के साथ शुरुआत करना और समय के साथ उथले प्रतिरोध वक्र को बनाए रखना है। इसके लिए एक फ़िल्टर डिज़ाइन की आवश्यकता होती है जो मीडिया के प्रत्येक वर्ग इंच का समान रूप से उपयोग करता है, स्थानीयकृत लोडिंग को रोकता है जो पंखे को प्रति घंटे आवश्यक वायु परिवर्तन (एसीएच) बनाए रखने के लिए आरपीएम को बढ़ाने के लिए मजबूर करता है।
द्रव गतिकी फ़िल्टर प्रदर्शन में महत्वपूर्ण भूमिका निभाती है। एक ही फ्रेम में बहुत अधिक प्लीट्स को पैक करने से संकीर्ण चैनल बनते हैं। इससे प्लीट्स के बीच हवा का वेग बढ़ जाता है, जिससे सतह पर घर्षण होता है और समग्र प्रतिरोध बढ़ जाता है। हवा मीडिया में समान रूप से प्रवेश करने के लिए संघर्ष करती है, जिससे अशांत प्रवाह और उच्च ऊर्जा की मांग होती है। जब प्लीट्स को एक साथ जाम कर दिया जाता है, तो प्रभावी खुला क्षेत्र कम हो जाता है, जिससे फ्रेम के माध्यम से जाने के लिए हवा की गति तेज हो जाती है।
इसके विपरीत, बहुत कम प्लीट्स का उपयोग करने से कुल उपलब्ध मीडिया सतह क्षेत्र कम हो जाता है। जब सतह का क्षेत्रफल कम हो जाता है, तो हवा की समान मात्रा को शेष मीडिया से काफी अधिक वेग से गुजरना होगा। यह वेग स्पाइक कणों को तेजी से मीडिया मैट्रिक्स में गहराई तक ले जाता है, जिससे प्रतिरोध बढ़ता है और समग्र निस्पंदन दक्षता कम हो जाती है। मीडिया के माध्यम से उच्च फेस वेग से कणों के उड़ने का खतरा भी बढ़ जाता है, जहां पकड़े गए दूषित पदार्थ विस्थापित हो जाते हैं और नीचे की ओर धकेल दिए जाते हैं।
फ़िल्टर मीडिया के भौतिक पारगम्यता गुणांक इन स्थानीयकृत उच्च-वेग स्पाइक्स के तहत स्थानांतरित हो जाते हैं। जब हवा मीडिया के विशिष्ट वर्गों से बहुत तेजी से टकराती है, तो दबाव ड्रॉप वक्र तेजी से तेज हो जाता है। संपूर्ण फ़िल्टर फेस पर एक संतुलित परिचालन वेग बनाए रखने से इन स्थानीयकृत स्पाइक्स को रोका जा सकता है और लगातार पारगम्यता सुनिश्चित की जा सकती है। इंजीनियर प्लीट चैनलों के क्रॉस-सेक्शनल खुले क्षेत्र के विरुद्ध मीडिया क्षेत्र को संतुलित करके इष्टतम प्लीट घनत्व की गणना करते हैं।
उच्च वायुदाब खराब दूरी वाले प्लीट्स को एक साथ दबने पर मजबूर कर सकता है। इस घटना को वी-बैंडिंग के रूप में जाना जाता है। जब दलीलें एक-दूसरे के ख़िलाफ़ हो जाती हैं, तो वे प्रभावी रूप से मीडिया के बड़े हिस्से को अंधा कर देती हैं। हवा अब दबे हुए क्षेत्रों से नहीं गुजर सकती, जिससे समग्र वायु प्रवाह सीमित हो जाता है। यह शेष खुले मीडिया को संपूर्ण वायु मात्रा को संभालने के लिए मजबूर करता है, जिससे दबाव में तेजी से वृद्धि होती है और फिल्टर का जीवनकाल काफी कम हो जाता है।
परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) वाले सिस्टम में, वी-बैंडिंग एक विनाशकारी फीडबैक लूप बनाता है। जैसे ही प्लीट्स दबती हैं और प्रतिरोध बढ़ता है, वीएफडी हवा के प्रवाह को बनाए रखने के लिए पंखे की गति को बढ़ा देता है। बढ़ा हुआ हवा का दबाव प्लीट्स को और भी अधिक कस देता है, जिससे मीडिया और अधिक अंधा हो जाता है और पंखे को तब तक और अधिक मेहनत करने के लिए मजबूर होना पड़ता है जब तक कि सिस्टम अपनी अधिकतम स्थैतिक दबाव सीमा तक नहीं पहुंच जाता।
यहां तक कि प्लीट स्पेसिंग भी फिल्टर के पूरे सतह क्षेत्र में हवा को समान रूप से वितरित करती है। यह वायुगतिकीय संतुलन कणों को पूरे मीडिया में समान रूप से लोड करने की अनुमति देता है। समान लोडिंग धूल और दूषित पदार्थों को उच्च-वेग वाले क्षेत्रों में केंद्रित होने से रोकती है। स्थानीयकृत एकाग्रता से बचकर, फ़िल्टर लंबी अवधि में एक स्थिर दबाव ड्रॉप बनाए रखता है, समय से पहले अंधापन को रोकता है और रखरखाव प्रतिस्थापन की आवृत्ति को कम करता है।
जब आप इसके जीवनचक्र के अंत में उचित दूरी वाले फ़िल्टर का निरीक्षण करते हैं, तो धूल केक पूरे चेहरे पर दृष्टिगत रूप से एक समान होता है। इसके विपरीत, खराब दूरी वाला एक फिल्टर कणों के भारी, गहरे बैंड दिखाएगा जहां हवा को संकीर्ण चैनलों के माध्यम से मजबूर किया गया था, जबकि अन्य क्षेत्र अपेक्षाकृत साफ रहते हैं। यह असमान लोडिंग इंगित करती है कि महंगे फ़िल्टर मीडिया का एक महत्वपूर्ण हिस्सा पूरी तरह से बर्बाद हो गया था।
पारंपरिक उच्च दक्षता वाले फिल्टर यांत्रिक पृथक्करण पर निर्भर करते हैं, आमतौर पर प्लीट्स को अलग रखने के लिए नालीदार एल्यूमीनियम पन्नी का उपयोग करते हैं। संरचना को बनाए रखने में प्रभावी होते हुए भी, ये धातु विभाजक वायु प्रवाह के एक हिस्से को अवरुद्ध करते हैं और मृत क्षेत्र बनाते हैं। आधुनिक निस्पंदन दृष्टिकोण चिपकने-आधारित पृथक्करण का उपयोग करते हैं। में यह परिवर्तन विभाजक रहित HEPA फ़िल्टर डिज़ाइन खुले मीडिया क्षेत्र को अधिकतम करता है और आंतरिक वायु प्रवाह अशांति को काफी कम करता है।
एल्युमीनियम सेपरेटर से दूर जाने से हैंडलिंग के दौरान या भारी हवा के दबाव में नाजुक फाइबरग्लास मीडिया में तेज धातु के किनारों के छेद होने का खतरा भी खत्म हो जाता है। धातु को हटाकर, निर्माता एक हल्का, सुरक्षित और अधिक वायुगतिकीय रूप से कुशल उत्पाद बनाते हैं जो उच्च-वेग अनुप्रयोगों में बेहतर प्रदर्शन करता है।
विभाजक रहित डिज़ाइन की निर्माण प्रक्रिया गर्म-पिघले चिपकने वाले निरंतर मोतियों पर निर्भर करती है। ये मोती आम तौर पर मीडिया के साथ सटीक दो-इंच केंद्रों पर लगाए जाते हैं। जैसे-जैसे चिपकने वाला सख्त होता है, यह वायु प्रवाह संचालन की पूरी श्रृंखला में कठोर, वायुगतिकीय और समान दूरी बनाए रखता है। यह सटीक अनुप्रयोग सुनिश्चित करता है कि अलग-अलग पंखे के दबाव में प्लीट्स पूरी तरह समानांतर रहें।
प्लीट्स को अलग करने के लिए उपयोग किया जाने वाला गर्म-पिघला हुआ चिपकने वाला एक निर्बाध संरचनात्मक अवरोध पैदा करता है। यह एक कठोर विभाजक के रूप में कार्य करता है जो नाजुक फाइबरग्लास या पीटीएफई मीडिया को नुकसान पहुंचाए बिना प्लीट पैक को मजबूती से अपनी जगह पर रखता है। यह निर्बाध एकीकरण फिल्टर मीडिया को बायपास करने वाली हवा की संभावना को कम करता है, जिससे यह सुनिश्चित होता है कि सभी हवा निस्पंदन मैट्रिक्स से गुजरती है जैसा कि इरादा था।
उत्पादन के दौरान, चिपकने वाले को मोड़ने से ठीक पहले सीधे मीडिया पर बाहर निकाला जाता है। चिपकने वाले पदार्थ के तापमान और चिपचिपाहट को सख्ती से नियंत्रित किया जाता है ताकि यह सुनिश्चित किया जा सके कि यह मीडिया से सुरक्षित रूप से जुड़ा हुआ है और विपरीत पक्ष को अंधा नहीं कर रहा है। विनिर्माण परिशुद्धता का यह स्तर अंतिम उत्पाद को उसकी संरचनात्मक अखंडता प्रदान करता है।

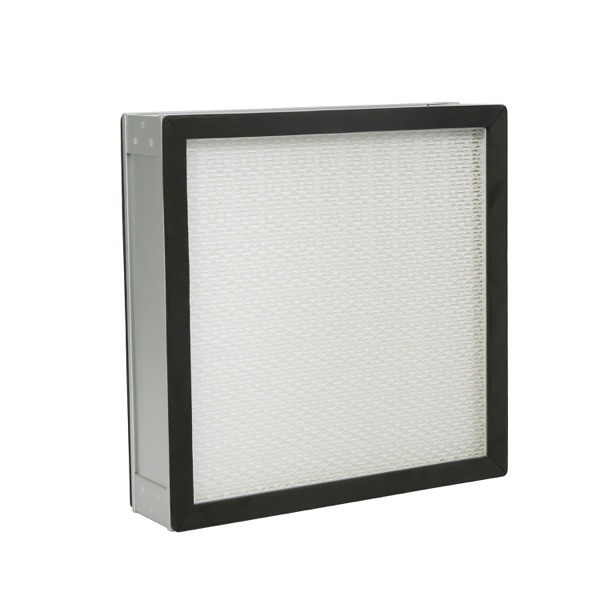

मिनी प्लीट डिज़ाइन बहुत कम फ़िल्टर गहराई की अनुमति देता है। एक मानक विन्यास पारंपरिक बारह-इंच गहरे-प्लीट फिल्टर के सतह क्षेत्र को बनाए रखने या उससे अधिक करते समय दो से चार इंच तक गहरा हो सकता है। भारी एल्यूमीनियम विभाजकों को हटाकर, निर्माता अधिक उपयोगी मीडिया को छोटे भौतिक पदचिह्न में पैक कर सकते हैं।
इस बड़ी प्रयोग योग्य सतह पर वायु वितरण भी कणों को समान रूप से लोड करने की अनुमति देता है। जब संपूर्ण मीडिया क्षेत्र सक्रिय होता है, तो किसी भी एक खंड को कण भार का खामियाजा नहीं भुगतना पड़ता है। यह समान उपयोग स्थानीयकृत प्रतिरोध स्पाइक्स को रोकता है और यह सुनिश्चित करता है कि फ़िल्टर अपने इच्छित जीवनचक्र में कुशलतापूर्वक काम करता है।
उथली गहराई फ्रेम के लिए आवश्यक सामग्री की भारी मात्रा को भी कम कर देती है, जिससे फिल्टर का वजन और पर्यावरणीय पदचिह्न और भी कम हो जाता है। यह कॉम्पैक्ट डिज़ाइन आधुनिक क्लीनरूम आर्किटेक्चर में अत्यधिक फायदेमंद है जहां छत की जगह अन्य यांत्रिक और विद्युत प्रणालियों द्वारा भारी रूप से प्रतिबंधित है।
सटीक रिक्ति प्रौद्योगिकी अल्ट्रा-लो पेनेट्रेशन एयर (यूएलपीए) निस्पंदन कॉन्फ़िगरेशन को सहजता से मापती है। यूएलपीए फिल्टर छोटे कणों को पकड़ने के लिए काफी सघन मीडिया संरचनाओं का उपयोग करते हैं। इन घने फिल्टरों में प्रवाह प्रतिरोध को कम रखना अत्यधिक महत्वपूर्ण है। गर्म-पिघल चिपकने वाली रिक्ति की सटीकता घने मीडिया को ढहने से रोकती है, यह सुनिश्चित करती है कि यूएलपीए सिस्टम एचवीएसी प्रशंसक मोटर्स को प्रभावित किए बिना आवश्यक वायु शुद्धता प्रदान करता है।
चूँकि ULPA मीडिया स्वाभाविक रूप से अधिक प्रतिबंधात्मक है, प्लीट स्पेसिंग में कोई भी दोष बढ़ जाता है। चिपकने वाली मनका तकनीक सघन प्लीट्स को खुला और कार्यात्मक बनाए रखने के लिए आवश्यक सटीक सहनशीलता प्रदान करती है। इस तकनीक के बिना, मानक एचवीएसी प्रणाली में यूएलपीए-स्तरीय निस्पंदन प्राप्त करने के लिए बड़े पैमाने पर, अव्यवहारिक प्रशंसक उन्नयन की आवश्यकता होगी।
विरासत और आधुनिक फ़िल्टर प्रकारों के बीच निर्णय लेते समय सुविधा प्रबंधकों और इंजीनियरों को एक स्पष्ट तुलनात्मक ढांचे की आवश्यकता होती है। दबाव में गिरावट, स्थान उपयोग और संरचनात्मक अखंडता के आधार पर फिल्टर का मूल्यांकन भौतिक सुविधाओं और परिचालन परिणामों के बीच सीधा संबंध प्रदान करता है। यह ढांचा क्लीनरूम अपग्रेड और नई सुविधा निर्माण के लिए सटीक विनिर्देशन का मार्गदर्शन करता है।
विशेषता | डीप प्लीट (एल्यूमीनियम सेपरेटर) | मिनी प्लीट (विभाजक रहित) |
|---|---|---|
विशिष्ट गहराई | 11.5 से 12 इंच | 2 से 4 इंच |
प्रारंभिक दबाव में गिरावट | उच्चतर (धातु अवरोध के कारण) | निचला (अनुकूलित वायुगतिकी) |
वज़न | भारी (धातु विभाजक द्रव्यमान जोड़ते हैं) | हल्का वजन (चिपकने वाला न्यूनतम द्रव्यमान है) |
मीडिया क्षति जोखिम | उच्च (तेज एल्यूमीनियम किनारे) | कम (चिकनी चिपकने वाली मोती) |
वायु प्रवाह अशांति | मध्यम से उच्च | बहुत कम |
प्रारंभिक दबाव ड्रॉप वक्रों की तुलना करने से महत्वपूर्ण अंतर का पता चलता है। समान क्यूबिक फीट प्रति मिनट (सीएफएम) रेटिंग पर, मिनी प्लीट डिज़ाइन लगातार गहरे प्लीटेड विकल्पों की तुलना में कम प्रारंभिक प्रतिरोध प्रदर्शित करते हैं। वायुप्रवाह-अवरुद्ध धातु विभाजकों की अनुपस्थिति हवा को न्यूनतम घर्षण के साथ प्लीट पैक के माध्यम से सरकने की अनुमति देती है।
ये दबाव ड्रॉप कटौती सीधे मापने योग्य ऊर्जा बचत में तब्दील हो जाती है। कम प्रतिरोध का मतलब है कि आवश्यक वायु परिवर्तन दरों को बनाए रखने के लिए पंखे की मोटरें कम किलोवाट-घंटे (kWh) खींचती हैं। मानक तीन से पांच साल के फिल्टर जीवनचक्र में, संचयी ऊर्जा बचत अक्सर उन्नत निस्पंदन इकाइयों की प्रारंभिक खरीद लागत की भरपाई करती है।
इन बचतों की गणना करने के लिए, इंजीनियर सूत्र का उपयोग करते हैं: ऊर्जा (kWh) = (सीएफएम × दबाव ड्रॉप × संचालन के घंटे) / (पंखा दक्षता × मोटर दक्षता × 8520)। विभाजक रहित डिज़ाइन के निम्न दबाव ड्रॉप मानों को प्लग करने से, वार्षिक ऊर्जा खपत में कमी तुरंत स्पष्ट हो जाती है, जो अपग्रेड को उचित ठहराती है।
पतले फिल्टर प्रोफाइल प्रमुख वास्तुशिल्प लाभ प्रदान करते हैं। फैन फिल्टर यूनिट (एफएफयू) या टाइट सीलिंग प्लेनम का उपयोग करने वाली सुविधाओं में, ऊर्ध्वाधर स्थान अत्यधिक मूल्यवान है। दो इंच या चार इंच की फिल्टर गहराई अधिक कॉम्पैक्ट छत ग्रिड और प्रकाश व्यवस्था और आग दमन पाइपिंग जैसी माध्यमिक सुविधा प्रणालियों के आसान एकीकरण की अनुमति देती है।
पुरानी सुविधाओं की रेट्रोफिटिंग करते समय, सीलिंग प्लेनम में आठ इंच की ऊर्ध्वाधर निकासी प्राप्त करना एक सफल उन्नयन और महंगे संरचनात्मक संशोधन के बीच का अंतर हो सकता है। इन फ़िल्टरों की कॉम्पैक्ट प्रकृति आर्किटेक्ट्स और मैकेनिकल इंजीनियरों को डिज़ाइन चरण के दौरान बहुत आवश्यक लचीलापन प्रदान करती है।
नालीदार एल्यूमीनियम विभाजकों को हटाने से फ़िल्टर इकाई का कुल वजन काफी कम हो जाता है। यह वजन घटाने से रखरखाव कर्मियों के लिए हैंडलिंग, परिवहन और स्थापना अधिक सुरक्षित और आसान हो जाती है। इसके अतिरिक्त, हल्के फिल्टर निलंबित क्लीनरूम छत ग्रिड पर कम संरचनात्मक भार डालते हैं, जिससे वास्तुशिल्प इंजीनियरिंग आवश्यकताएं सरल हो जाती हैं।
एक मानक 24x48 इंच गहरे प्लीट फिल्टर का वजन 40 पाउंड से अधिक हो सकता है, इसे ऊपर से सुरक्षित रूप से स्थापित करने के लिए दो तकनीशियनों की आवश्यकता होती है। एक तुलनीय विभाजक रहित फिल्टर का वजन आधे से भी कम होता है, जिससे एक तकनीशियन को स्थापना को संभालने की अनुमति मिलती है, जिससे श्रम लागत कम हो जाती है और कार्यस्थल पर चोटों का खतरा कम हो जाता है।
निर्माताओं को शॉर्टलिस्ट करते समय खरीदारों को विशिष्ट प्रदर्शन मेट्रिक्स की मांग करनी चाहिए। गंभीर वातावरण के लिए केवल नाममात्र दक्षता रेटिंग पर निर्भर रहना अपर्याप्त है। विशिष्टताओं में सटीक प्लीट स्पेसिंग, विशिष्ट चिपकने वाले अनुप्रयोग विधियों और कठोर फैक्ट्री परीक्षण प्रोटोकॉल को अनिवार्य किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि वितरित उत्पाद इंजीनियर डिजाइन से मेल खाता हो।
सबमिटल्स की समीक्षा करते समय, विस्तृत निर्माण डेटा देखें। विनिर्देश में सटीक प्रकार के गर्म-पिघल चिपकने वाले पदार्थ, मोतियों के अंतराल का अंतराल और उपयोग किए गए मीडिया के विशिष्ट ग्रेड का उल्लेख होना चाहिए। अस्पष्ट विशिष्टताओं के कारण घटिया प्रतिस्थापन होते हैं जो परिचालन तनाव के तहत विफल हो जाएंगे।
उन्नत फ़िल्टर फ़्रेम एक आदर्श सील सुनिश्चित करने के लिए गैर-न्यूटोनियन द्रव ट्रैक का उपयोग करते हैं। जेल सील HEPA फ़िल्टर में एक विशेष पॉलीयुरेथेन या सिलिकॉन जेल से भरा एक चैनल होता है। जब आवास की चाकू की धार इस जेल में दबती है, तो तरल पदार्थ किनारे के चारों ओर विस्थापित हो जाता है, जिससे एक पूरी तरह से वायुरोधी अवरोध बनता है जो मामूली संरचनात्मक बदलावों को समायोजित करता है।
जेल सील के साथ कम प्रतिरोध वाले मिनी प्लीट पैक का संयोजन फार्मास्युटिकल और सेमीकंडक्टर क्लीनरूम के लिए उद्योग मानक है। यह संयोजन शून्य स्थापना रिसाव प्राप्त करता है। कम प्रतिरोध सील पर अत्यधिक बैकप्रेशर को रोकता है, जबकि जेल सख्त आईएसओ वर्गीकरण मानकों को बनाए रखते हुए सुनिश्चित करता है कि कोई भी अनुपचारित हवा फिल्टर मीडिया को बायपास न करे।
पारंपरिक नियोप्रीन गास्केट के विपरीत, जिन्हें सील करने के लिए बड़े पैमाने पर यांत्रिक संपीड़न की आवश्यकता होती है, जेल ट्रैक को न्यूनतम बल की आवश्यकता होती है। चाकू की धार बस तरल पदार्थ में टिकी रहती है। इससे इंस्टॉलेशन के दौरान फिल्टर फ्रेम के विकृत होने का खतरा खत्म हो जाता है, जो पुराने गैसकेट-सील सिस्टम में बायपास लीक का एक आम कारण है।
महत्वपूर्ण निस्पंदन प्रणालियों के लिए फ़ैक्टरी परीक्षण गैर-परक्राम्य है। विशिष्टताओं के लिए EN 1822 या IEST-RP-CC001 जैसे मानकों के अनुसार व्यक्तिगत फ़िल्टर परीक्षण की आवश्यकता होनी चाहिए। ये परीक्षण विनिर्माण सुविधा छोड़ने से पहले प्रत्येक विशिष्ट इकाई की सटीक दबाव ड्रॉप और आंशिक दक्षता दोनों को सत्यापित करते हैं।
खरीदारों को निर्माताओं से विशिष्ट दबाव ड्रॉप बनाम एयरफ्लो वक्र का अनुरोध करना चाहिए। नाममात्र रेटिंग अक्सर विशिष्ट सुविधा शर्तों के तहत वास्तविक प्रदर्शन को प्रतिबिंबित करने में विफल रहती हैं। वास्तविक प्रदर्शन वक्रों का विश्लेषण यह सुनिश्चित करता है कि चयनित फ़िल्टर सुविधा डिज़ाइन के लिए आवश्यक सटीक सीएफएम पर कुशलतापूर्वक प्रदर्शन करेंगे।
निर्दिष्ट प्रणालियों को कमीशनिंग के दौरान सख्त क्लीनरूम सत्यापन और कण जमाव मानदंडों को पूरा करना होगा। फ़ैक्टरी परीक्षणों और पोस्ट-इंस्टॉलेशन रिसाव परीक्षणों का उचित दस्तावेज़ीकरण यह गारंटी देता है कि क्लीनरूम परिचालन तत्परता के लिए नियामक आवश्यकताओं को पूरा करता है। फ़ैक्टरी परीक्षण रिपोर्ट को हमेशा संबंधित क्रमबद्ध फ़िल्टर वाले बॉक्स में भेजने की आवश्यकता होती है।
आधुनिक निस्पंदन सिस्टम पर स्विच करना या स्थापित करना व्यावहारिक चुनौतियाँ प्रस्तुत करता है। सुविधा टीमों को नई सामग्रियों और फॉर्म कारकों को संभालने के लिए अपनी मानक संचालन प्रक्रियाओं को अद्यतन करना होगा। इन जोखिमों को सक्रिय रूप से संबोधित करने से महंगी क्षति को रोका जा सकता है और यह सुनिश्चित किया जा सकता है कि फ़िल्टर निर्दिष्ट अनुसार कार्य करें।
कार्यान्वयन के दौरान प्राथमिक जोखिम मीडिया को शारीरिक क्षति है। क्योंकि मीडिया खुला और अत्यधिक नाजुक है, उपकरण, मचान, या हाथों के साथ कोई भी संपर्क फाड़ का कारण बन सकता है। इन फ़िल्टरों की विशिष्ट हैंडलिंग आवश्यकताओं पर रखरखाव कर्मियों को प्रशिक्षण देना एक सफल तैनाती में सबसे महत्वपूर्ण कदम है।
विभाजक रहित डिज़ाइन में खुला फ़ाइबरग्लास या PTFE मीडिया पंचर के प्रति अत्यधिक संवेदनशील होता है। भौतिक ढाल के रूप में कार्य करने वाले धातु विभाजकों के बिना, स्थापना के दौरान लापरवाही से संचालन मीडिया मैट्रिक्स को आसानी से नुकसान पहुंचाता है। यहां तक कि एक सूक्ष्म आंसू भी संपूर्ण फ़िल्टर दक्षता से समझौता कर लेता है।
इस जोखिम को कम करने के लिए, सुरक्षात्मक फेसगार्ड के साथ फ़िल्टर निर्दिष्ट करें। सुविधा प्रबंधकों को सख्त मानक संचालन प्रक्रियाओं (एसओपी) को लागू करना चाहिए, जिसके लिए तकनीशियनों को विशेष रूप से बाहरी फ्रेम द्वारा फिल्टर को संभालने की आवश्यकता होती है, यह सुनिश्चित करते हुए कि हाथ और उपकरण कभी भी नाजुक मीडिया को नहीं छूते हैं। फेसगार्ड न्यूनतम मात्रा में प्रतिरोध जोड़ते हैं लेकिन आकस्मिक क्षति के खिलाफ व्यापक सुरक्षा प्रदान करते हैं।
चरण 1: अनबॉक्सिंग और दृश्य निरीक्षण: फ़िल्टर को उसकी पैकेजिंग से सावधानीपूर्वक हटा दें। चिपकने वाले मनका संरेखण को सत्यापित करें और इसे इंस्टॉलेशन साइट पर ले जाने से पहले पारगमन क्षति के किसी भी संकेत के लिए मीडिया की जांच करें।
चरण 2: फ़्रेम-केवल हैंडलिंग: हाउसिंग यूनिट फ्रेम को संभालने के लिए सख्ती से पालन करें। संदूषण या शारीरिक क्षति को रोकने के लिए तकनीशियनों को मीडिया पैक या जेल सीलेंट ट्रैक के संपर्क से बचना चाहिए।
चरण 3: चाकू-धार संरेखण: आवास चाकू-किनारे के संरेखण को सीधे जेल सील चैनल के केंद्र में निर्देशित करें। सुनिश्चित करें कि जेल को ट्रैक से बाहर निकलने से रोकने के लिए सम्मिलन पूरी तरह से लंबवत है।
चरण 4: नियंत्रित टॉर्क क्लैम्पिंग और रिसाव परीक्षण: कैलिब्रेटेड टूल का उपयोग करके यांत्रिक संपीड़न को मानकीकृत करें। शून्य बाईपास को सत्यापित करने और सील की अखंडता की पुष्टि करने के लिए पोस्ट-इंस्टॉलेशन एयरोसोल फोटोमीटर रिसाव परीक्षण निष्पादित करें।
लीगेसी फ़िल्टर को प्रतिस्थापित करते समय गहराई का बेमेल एक महत्वपूर्ण जोखिम पेश करता है। बारह इंच गहरी प्लीट्स के लिए डिज़ाइन किए गए मौजूदा एचवीएसी बैंक में दो इंच या चार इंच की मिनी प्लीट्स स्थापित करने से एयर बाईपास या अस्थिर माउंटिंग हो सकती है।
इसे कम करने के लिए, इंजीनियर्ड एडाप्टर फ़्रेम का उपयोग करें। वैकल्पिक रूप से, उच्च क्षमता वाले वी-बैंक मिनी प्लीट कॉन्फ़िगरेशन निर्दिष्ट करें जो स्पष्ट रूप से व्यापक हार्डवेयर संशोधनों की आवश्यकता के बिना मानक एयर हैंडलिंग यूनिट (एएचयू) ट्रैक में सुरक्षित रूप से फिट होने के लिए डिज़ाइन किए गए हैं। ये वी-बैंक डिज़ाइन पुराने हार्डवेयर के भौतिक आयामों से मेल खाते हुए विभाजक रहित मीडिया के लाभ प्रदान करते हैं।
गर्म-पिघलने वाले चिपकने वाले पदार्थ और विशिष्ट फिल्टर मीडिया उच्च आर्द्रता या उच्च तापमान वाले वातावरण में खराब हो सकते हैं। अत्यधिक नमी प्लीट स्पेसिंग की संरचनात्मक अखंडता को कमजोर कर सकती है, जिससे पतन और मीडिया ब्लाइंडिंग हो सकती है।
निर्माता द्वारा उपयोग किए जाने वाले चिपकने वाले पदार्थ की ऑपरेटिंग तापमान सीमा को सत्यापित करें। यदि सुविधा में उच्च आर्द्रता का अनुभव होता है, तो जल प्रतिरोधी मीडिया ग्रेड का चयन करें और सुनिश्चित करें कि चिपकने वाला फॉर्मूलेशन विशिष्ट पर्यावरणीय परिस्थितियों के लिए रेट किया गया है। मानक गर्म-पिघल चिपकने वाले आमतौर पर 150 डिग्री फ़ारेनहाइट से ऊपर विफल हो जाते हैं, इसलिए उच्च तापमान अनुप्रयोगों के लिए विशेष सिलिकॉन या सिरेमिक रिक्ति सामग्री की आवश्यकता होती है।
वायुप्रवाह प्रतिरोध को नियंत्रित करने के लिए सटीक प्लीट स्पेसिंग प्राथमिक तंत्र है। मीडिया ब्लाइंडिंग को रोककर और समान कण लोडिंग सुनिश्चित करके, उन्नत प्लीट ज्यामिति एचवीएसी ऊर्जा लागत को काफी कम कर देती है। गर्म-पिघल चिपकने वाले द्वारा प्रदान की गई संरचनात्मक अखंडता फ़िल्टर के जीवनकाल में लगातार प्रदर्शन सुनिश्चित करती है।
सुविधा इंजीनियरों को नए क्लीनरूम बिल्ड, उच्च-ऊर्जा-लागत सुविधाओं और अंतरिक्ष-बाधित प्लेनम के लिए विभाजक रहित मिनी प्लीट्स निर्दिष्ट करना चाहिए। इन अनुकूलित प्लीट पैक को जेल सील के साथ जोड़ना महत्वपूर्ण वातावरण के लिए अंतिम सुरक्षा प्रदान करता है, शून्य बाईपास रिसाव और सख्त नियामक अनुपालन सुनिश्चित करता है।
अपने मौजूदा फ़िल्टर बैंकों में अक्षमताओं की पहचान करने के लिए अपने वर्तमान एचवीएसी दबाव ड्रॉप डेटा का ऑडिट करें।
निम्न-प्रतिरोध निस्पंदन में अपग्रेड करके प्राप्त होने वाली संभावित प्रशंसक ऊर्जा बचत की गणना करें।
योग्य फ़िल्टर निर्माताओं से विस्तृत तकनीकी डेटा शीट और वास्तविक वायु प्रवाह प्रतिरोध वक्र का अनुरोध करें।
नए फ़िल्टर इंस्टॉलेशन के लिए सख्त फ़्रेम-ओनली हैंडलिंग प्रोटोकॉल को शामिल करने के लिए अपनी सुविधा की मानक संचालन प्रक्रियाओं को अपडेट करें।
ए: मानक गहरे प्लीट फिल्टर नालीदार एल्यूमीनियम विभाजक का उपयोग करते हैं और आमतौर पर 12 इंच गहरे होते हैं। मिनी प्लीट फिल्टर रिक्त स्थान के लिए गर्म-पिघल चिपकने वाले मोतियों का उपयोग करते हैं, जो समान या कम वायु प्रवाह प्रतिरोध को बनाए रखते हुए 2 से 4 इंच की गहराई की अनुमति देते हैं।
उत्तर: यह प्लीटिंग प्रक्रिया के दौरान सटीक अंतराल पर लगाए गए कठोर गर्म-पिघल चिपकने वाले पदार्थ का उपयोग करता है। ये चिपकने वाले मोती कठोर, वायुगतिकीय स्पेसर के रूप में कार्य करते हैं जो विभिन्न वायु दबावों के तहत मीडिया को मजबूती से पकड़ते हैं।
ए: जेल आवास के चाकू-किनारे के खिलाफ एक वायुरोधी, द्रव अवरोध बनाता है। यह शून्य बाईपास रिसाव सुनिश्चित करता है, जो सख्त आईएसओ अनुपालन बनाए रखने और संदूषण को रोकने के लिए बिल्कुल महत्वपूर्ण है।
ए: एक इष्टतम घनत्व वक्र है। बहुत कम प्लीट्स मीडिया के माध्यम से वायु वेग को बढ़ाती हैं, जिससे प्रतिरोध बढ़ता है। बहुत अधिक प्लीट्स प्लीट्स के बीच वायु प्रवाह को प्रतिबंधित करती हैं, जिससे सतह के घर्षण के कारण प्रतिरोध भी बढ़ जाता है।
उत्तर: नहीं, HEPA फ़िल्टर मीडिया अत्यधिक नाजुक है और विशिष्ट संरचनात्मक अखंडता पर निर्भर करता है। धोने से सूक्ष्म मीडिया मैट्रिक्स नष्ट हो जाता है और चिपकने वाली दूरी कम हो जाती है, जिससे यूनिट के पूर्ण प्रतिस्थापन की आवश्यकता होती है।
उत्तर: पूर्व-निस्पंदन गुणवत्ता और क्लीनरूम वर्गीकरण के आधार पर, वे आम तौर पर 3 से 5 साल तक चलते हैं। जब दबाव ड्रॉप प्रारंभिक प्रतिरोध या निर्दिष्ट अधिकतम सीमा से दोगुना तक पहुंच जाए तो उन्हें प्रतिस्थापित किया जाना चाहिए।
